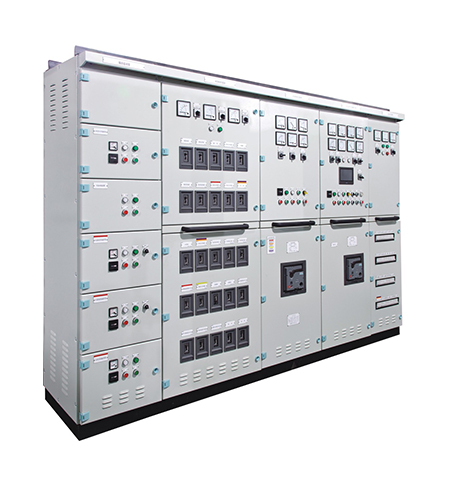

PGH1-8PT型主配电板
产品概述 : 主配电板适用于电力系统单机功率在3000kW以下的单台发电机或者多台发电机并联运行的电站,实现对全船电力系统发电和配电的控制、保护、监测及管理等功能,确保向全船电力系统负载稳定可靠地供电
产品特点 :

西门子授权的低压配电柜,拥有成熟制造工艺用以保证产品质量和交货周期

采用标准化和模数化设计,各种模块可灵活组合,并拥有齐全的原厂配件,以保证设备可靠的长期运行

具有灵活的进出线方式(底部或者顶部)

电站管理系统:对电力系统设备协同管理,实现能量供给最优化,并设有良好的人机界面,数据传输通信接口,可与船舶管理系统连接和数据交互

配电监控管理系统:集中对配电网络的电气负载设备进行监控,实现配电系统最优化

绝缘监测系统:定位绝缘故障负载支路

健康管理系统:对电力系统进行健康评估、趋势预测,为设备的维护维修提供决策支持

型号命名主要参数原理框图执行标准产品认证

1.短时耐受电流Icw(1s)150kA,峰值耐受电流Ipk 375kA

2.主汇流排最大电流可至6300A

3.额定电压:交流≤AC690V   额定频率:50/60Hz

                   直流≤DC750V

4.安装方式:落地式

5.防护等级:最高可达IP54

6.环境温度:-10~55℃

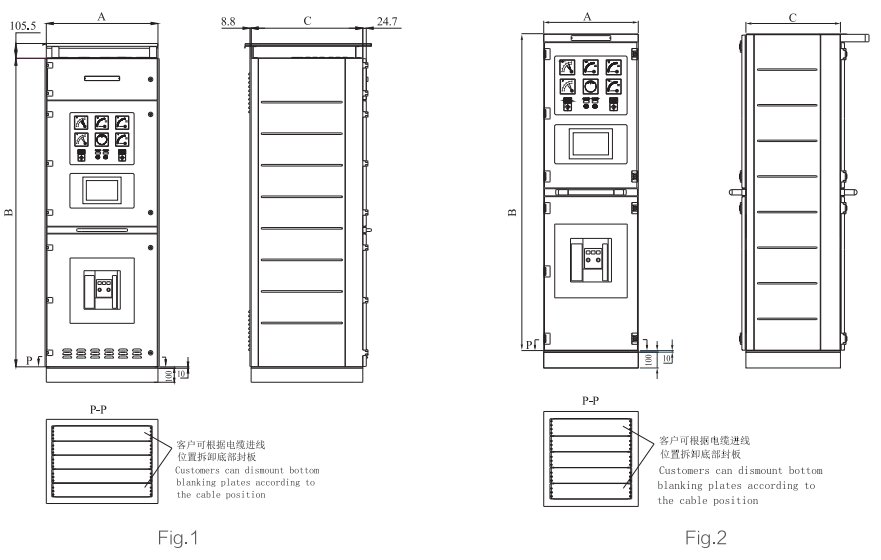

7.外形尺寸


宽(mm)

高(mm)

深(mm)

500/600/700/800

1800

500/600/800

600/700/800/1000

2000

600/800/1000/1200

600/700/800/1000/1200

2100

600/800/1000/1200

600/700/800/1000/1200

2200

600/800/1000/1200


GB7251、IEC61439、IEC60092、GB/T 11634-2000、GB/T 7061-2016

CQC、CCS、DNV、ABS、LR、BV等
