产品概述 :
等电位监测装置是用于对船舶靠港靠岸，进行岸电连接时的接地电缆连续性监测的设
备。设备符合CE认证中的2014/35/EU低电压指令和2014/30/EU电磁兼容指令的要求。
产品特点 :
全国产化方案。
提供故障及运行状态继电器无源触点输出；
直观的接地监测及设备运行状态显示
灵活的报警电阻阈值调节方式；
支持多种规格电源的输入；
400-101-5915
EN
400-101-5915
EN
DWM 等电位监测装置 / GRF4型

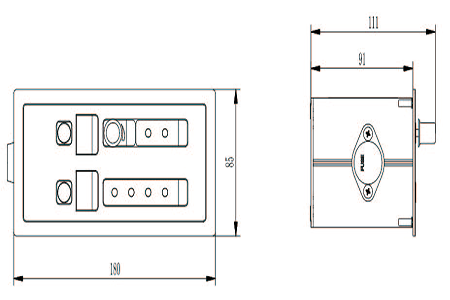

型号命名安装尺寸外形尺寸技术指标产品组成
输入电压：25VA, 120-240Vac, 50Hz；
15W, 110-250Vdc；
15W, 24-48Vdc；
20VA, 48Vac, 50Hz；
监测回路电流：不小于100mA；
开路输出电压：DC23.5V±0.5V;
继电器动作时间：不大于750ms；
辅助触点输出：运行状态无源触点（一组转换触点）；
故障状态无源触点（一组转换触点）；
脱扣指示无源触点（一组转换触点）；
接地电阻监测范围：0~100Ω;
终端特性：齐纳二极管；
终端齐纳电压：5.6V±0.1V；
工作温度：-25℃~+55℃。
15W, 110-250Vdc；
15W, 24-48Vdc；
20VA, 48Vac, 50Hz；
监测回路电流：不小于100mA；
开路输出电压：DC23.5V±0.5V;
继电器动作时间：不大于750ms；
辅助触点输出：运行状态无源触点（一组转换触点）；
故障状态无源触点（一组转换触点）；
脱扣指示无源触点（一组转换触点）；
接地电阻监测范围：0~100Ω;
终端特性：齐纳二极管；
终端齐纳电压：5.6V±0.1V；
工作温度：-25℃~+55℃。
等电位监测装置由主机和终端组成。主机安装在船舶侧，通常安装于中压岸电装置中；
终端安装在岸侧，通常安装在码头变压器柜或配电柜中。每个主机需搭配一个终端使用。
终端安装在岸侧，通常安装在码头变压器柜或配电柜中。每个主机需搭配一个终端使用。
