阀门遥控&液位遥测系统

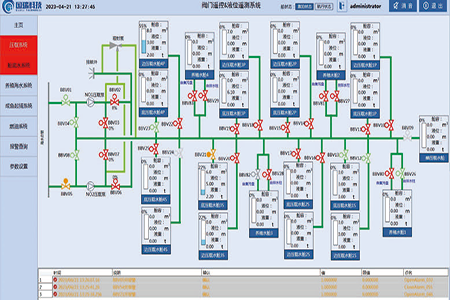

产品概述 : 阀门遥控系统用于对全船各遥控阀门实现集中远程控制。船员可通过工作站显示终端,图形化界面进行操作,实现阀门的开闭 控制。在电源、气源或液压源失效的情况下,系统支持通过配套的液压手动泵完成阀门的应急启闭操作,确保系统可靠性和应急响 应能力。 液位遥测系统用于实时监测船舶各类液舱(如泥浆舱、燃油舱等)的液位变化及艏艉吃水数据。监测信号由各测点采集,通过 液位采集监控箱传输至工作站,供驾驶室或值班室实时查看和报警管理,为船舶运行提供准确的液位信息支持。
产品特点 :

安全性: 系统采用用户登录机制,有效控制权限,保障 操作安全。

同步性: 主监控程序安装于各工作站工控机,确保系统 间数据同步稳定、信息一致。

统一性: 所有工控机均采用统一版本的监控程序,保 障系统兼容性与维护便利性。;

实时性:通过主监控程序可实时获取系统报警信息及 关键设备运行状态,保障系统响应快速、操作高效。

外形尺寸产品技术参数产品功能
系统指标
数据刷新时间:≤1S;
液压动力泵站:
防护等级:液压泵站为IP23 、电控箱为IP44
工作电压:AC380V 50/60Hz
工作温度:-10℃~+55℃
油箱容积:150L/250L/350L
公称压力:160Bar
工作压力:135Bar
高温报警点:70±2℃(停泵)
低液位报警点:50%,25%(停泵)
高压报警点:180bar
低压报警点:100bar
滤器压差报警点:3.5bar
输出流量:5.5L/min、9.7L/min、13.2L/min
工作介质:矿物油,符合DIN51524
中央控制箱
安装形式:立式、壁挂式(可选)
防护等级:IP23
工作电压:AC220V 50/60Hz,DC24V
工作温度:-10℃~+70℃
操作类型:触摸操作
通信接口:开关量、模拟量、CAN通讯
液压电磁阀箱
安装形式:立式安装
防护等级:IP44
阀块材质:合金铝
工作电压:DC24V
工作温度:-10℃~+55℃
公称压力:160Bar
工作压力:135Bar
信号反馈:VPI(开关量和模拟量反馈)
工作状态:电磁阀可就地操作
工作介质:矿物油,符合DIN51524
DHA系列角行程双作用液压执行器
执行机构:双作用
防护等级:IP67(干式)、IP68(浸没式,水下30米长
期浸没)
工作温度:-10℃~+55℃
阀位指示:就地指示(选配)
工作压力:135 Bar
转度:90° ±3°
液压缸材质:QT400-15
涂层:环氧树脂
工作介质:矿物油,符合 DIN 51524
法兰连接标准:ISO 5211
EDHA系列角行程双作用电液执行器
执行机构:双作用
防护等级:IP67(干式)、IP68(浸没式,水下30米长
期浸没)
工作温度:-10℃~+55℃
控制方式:开关型、开度型
阀位指示:就地指示(选配)
工作压力:120Bar
转度: 90°+/-3°
涂层:环氧树脂
液压缸材质:QT400-15
工作介质:矿物油,符合DIN51524
法兰连接标准:ISO5211
工作电压:AC220V 50/60Hz、DC24V
额定功率:300W
工作模式:S3-10%-30min
干式角行程双作用
液压执行器
浸没式角行程双作用
液压执行器
干式角行程双作用
电液执行器
浸没式角行程双作用
电液执行器
阀门遥控
通过工作站人机界面实现阀门开关及开度远程控制
控制信号经PLC逻辑处理,准确驱动执行机构执行命令
执行机构反馈阀位信号,实时显示阀门状态
支持工作站失效时的本地触摸屏操作,保障系统可靠性
PLC集中处理控制和反馈信号,保证系统运行稳定与响应
快速
液位遥测
压电式液位传感器实时监测燃油舱及艏艉吃水液位
气泡式液位遥测控制箱测量泥浆舱液位及密度
倾角传感器监测船体倾角,保障航行安全
PLC集中处理各类传感器信号,实现数据实时计算与逻辑
运算
监测数据通过工作站实时显示,支持远程监控与报警
